Строительство каркасных домов по канадской технологии

Бриджинг – (англ. bridge) — устройство предназначенное для объединения сегметнов.

В строительстве бриджинг используется для усиления несущей конструкции пролетных балок перекрытия.

Мы предлагаем новое слово в «бриджинго» строении — IBS бриджинг.

Каркасное домостроение немыслимо без использования бриджинга, итак разберемся какие они бывают.

1) Сплошной бриджинг — изготавливается из остатков доски перекрытия непосредственно на месте стройки рабочими. Шаг установки каждые 1,2-1,5м пролета балки.

Недостатки: заготовка изготовленная на стройплощадке не предполагает исключительной линейной точности, перпендикулярности реза, так же рез может быть не перпендикулярен к другой плоскости. Результат – неплотное прилегание к балкам перекрытия – щели, низкая несущая способность в последствии скрип пола. При монтаже такого бриджинга крепежные элементы (чаще гвозди) входят вдоль волокон бриджинга, а как известно гвоздь вбитый вдоль волокон дерева (в торец детали), держится очень слабо, а при переменной нагрузке (хождение по полу, прыжки детей и т.д) просто ослабляется и вылезает. Такой бирджинг хорошо передает вибрацию с большой длительностью и амплитудой от энергии удара в пол, а не гасит её.

2) Бриджинг из перекрещивающихся брусков — изготавливается из остатков брусков непосредственно на месте стройки рабочими.Шаг установки каждые 1,2-1,5м пролета балки.

Недостатки: большая трудоемкость изготовления и монтажа, заготовки изготовленные на стройплощадке не предполагает исключительной линейной точности, перпендикулярности реза, так же рез может быть не перпендикулярен к другой плоскости. Результат – неплотное прилегание к балкам перекрытия – щели, низкая несущая способность в последствии скрип пола. Передает вибрацию большой длительностью и амплитудой от энергии удара в пол, а не гасит её.

3) IBS бриджинг – работает как упругий элемент, не передает вибрацию а гасит её. IBS изготавливается из сухого струганного бруска на промышленном оборудовании и исключительной точностью и перпендикулярностью реза.

IBS бриджинг изготовливается только в условиях производства предполагает наличие косого паза в 2-х деталях скрепленных между собой 2-х компонентным немецким полиуретановым влагостойким клеем и запрессованных в натяг. С каждого боку крепятся 18мм фанера с промазкой клеем.

НЕ возможность изготовления IBS бриджинга в домашних условиях связана с фрезерованием косого паза на 2-х деталях с углом 26°21’48» и 2-х торцевых резов под углом 76°49’6″ двух деталей. А именно этим достигается исключительное прилегание.

Достоинства: идеально точные размеры всех бриджингов, абсолютная параллельность крепежных деталей, большая несущая способность, IBS увеличивает жесткость пола, чтобы лучше перераспределять энергию удара в пол IBS действует как амортизатор, так IBS единица вынуждена согнуться упруго когда пол колеблется, изгиб IBS единиц принимает значительную часть энергии удара, уменьшение амплитуды вибрации и продолжительности (см. график). Больше шаг установки при равных пролетах по сравнению с бриджингами 1 и 2., более простое крепление к балкам – крепежные элементы располагаются именно поперек волокон, а не вдоль, так же появляется возможность пропустить коммуникации в толще перекрытия, а не под ним.

IBS бриджинг	Обычный бриджинг
Точность изготовления	высокая	низкая
Простота монтажа	Простой монтаж	Не удобный монтаж
Увеличивает жесткость пола	да	мало
Гасит энергию удара	да	нет
Кол-во циклов нагружения	Большое до 1,2млн	Малое
Крепеж поперек волокон	да	нет
коммуникации в толще перекрытия	возможно	нет
Шаг установки	редко	часто

Типо размеры и стоимость IBS бриджинга 1штука.

Высота балки, мм	Растояние между балок в просвете, мм
	300-399	400-499	500-600
200	196	207	217
220	200	208	218
250	202	210	220

По Вашему заказу мы можем изготовить любой не стандартный типо размер IBS бриджинга по индивидульным параметрам с шагом 1 мм.

Для иногородних: Мы отправим вашу покупку в любой город в пределах России, Белоруссии и Украины транспортной компанией.

Источник

Строим каркасный дом правильно. Зачем нужен бриджинг

Мой опыт практической деятельности показывает, что каркасный дом, как его возводят многие частные подрядчики в России, не имеет ничего общего с технологий строительства финского или канадского дома.

Содержание

Несколько слов о себе

Меня зовут Павел Усманов. В 2006 году я закончил Архангельский Государственный Технический Университет ПГС. Получил специальность «Архитектор». За годы моей практической деятельности трудился в различных областях строительства. Получив большой опыт, овладев разными строительными технологиями, пришел к выводу, что больше всего меня интересует проектирование и строительство домов.

Через некоторое время на рынке строительных услуг появилась новая компания «Домостроительные технологии». Я подобрал команду молодых ребят, которые имели большой опыт в строительстве частных домов, отличались творческим подходом к делу. С годами мы стали осваивать масштабные, нестандартные проекты. Воплощали, казалось, нереализуемые идеи. Возводили прочные, долговечные каркасные дома с самым разнообразным дизайном.

Галерея

Видео

Неутешительные выводы из реальной жизни

» >
Фото 2. Различные виды бриджинга (перемычек), используемые при строительстве каркасного дома

Бригада рабочих будет убеждать вас, что построенный дом – это верх совершенства и качества. Что при строительстве учтен такой важный элемент для прочности здания, как бриджинг. Однако, они не озвучат те факты, что практически каждый шаг строительных работ – это полное несоблюдение требований известного за рубежом свода правил «Building Codes», или хотя бы нормативов отечественного документа СП31-105-2002, содержание которого опирается на технологию строительства канадских каркасных домов.

Мои наблюдения подтверждают правоту высказанных предположений. В итоге вы получите не дом своей мечты, а сооружение, которое смело можно сносить и на его месте возводить другое – качественное и соответствующее международным требованиям здание.

» >
Фото 3. Сплошной бриджинг (перемычки) между стойками стен каркасного дома

Как построить дом по правилам?

Глядя на такое безобразие, мне хочется закричать «Что вы делаете? Посмотрите, как строят наши соседи финны или практичные канадцы». Они каждый шаг, любую деталь строительной конструкции подбирают, не отступая от нормативов «Building Codes» или КОД. И здесь не нужно гадать, выискивать советы дилетантов на разных форумах и в социальных группах. Просто нужно открыть КОД и внимательно изучать его содержание. Все этапы подробно расписаны, сопровождаются красочными картинками.

Например, рассмотрим такое важно понятие как бриджинг (или перемычка). Это балка небольшой длины, которая соединяет основные балки перекрытий и стойки стен каркаса дома. Такие элементы необходимы, если вы строите дом, не обшивая панелями, или возводите стены высотой более трех метров.

Бриджинг помогает правильно распределить нагрузки между всеми элементами дома. Конструкция становится более прочной и жесткой. Доски не деформируются под нагрузкой или после высыхания. Благодаря такой перемычке в случае пожара пламя распространяется вдоль здания более медленно. Прочитав в КОД, в каких случаях необходимо устанавливать бриджинг, не нужно долго гадать.

» >
Фото 4. Перекрёстный бриджинг в устройстве пола каркасного дома

И так со всеми остальными деталями конструкции каркасного дома. Я внимательно изучил содержание СП31-105-2002. Хочу сказать, что в этом документе не все так четко и понятно, как в КОД. Некоторые понятия можно трактовать по-разному. Поэтому, если у вас появится желание прочитать нормативную документацию, то вы поймете, что:

» >
Фото 5. Оконные, дверные перемычки и бриджинг, соединяющий стойки каркасной стены

Качество по международным стандартам

Наша компания строит каркасные дома только по нормативам КОД. Все конструкции выдерживают суровые климатические условия российских регионов. Сохраняют тепло даже в самые сильные морозы. Отличаются высоким уровнем энергоэффективности. Мы не чатимся на форумах, а просто соблюдаем все требования и рекомендации. Отлично справляемся как со стандартными проектами, так и с проектными разработками, предложенными заказчиками. Если вы выбираете типовой проект, то по вашему желанию мы внесем коррективы, чтобы превратить построенный дом в уютное и комфортное жилое пространство.

Источник

Проект каркасного дома своими руками в Archicad. Урок 1. Лаги пола и бриджинги пола

В этом посте мы не будем:

что такое лаги (балки) пола (перекрытия)

какое сечение балок перекрытия выбрать под какой пролет

как сколачиваются балки

как утепляются балки

Все ответы на эти вопросы есть в «общем видео» про балки:

О чем же это пост? В нем я покажу как буквально за пару минут с нуля создать крепкое перекрытие по всем правилам каркасного дома в Архикаде — с правильным шагом под обшивку OSB-3 и под стандартный утеплитель 600мм, с использованием перемычек ака блокингов.

Итак, нажимаем на элемент «балка» и начинаем тянуть ее в любом направлении, удобнее всего нажать R и циферками вбить нужный размер длины лаги, например 4000 мм (4 метра). Главное держать шифт, тогда все элементы и действия в Арчике всегда будут идти ровно, даже если у вас трясутся руки.

Все, у нас есть 1 балка:

Только давайте сразу выберем ей красивый деревянный цвет, чтобы она выглядела как настоящая доска. Делается это через инструмент «покрытие» в верхнем меню при выделенной балке:

Далее, можем размножать балки мануально. Любой элемент можно копировать, зажимая Ctrl и перетаскивая его, попутно самые ловки могут удерживать шифт (чтобы он шел ровно), а потом нажать вездесущее R, чтобы задать шаг балки от предыдущей:

Мы берем шаг балок 627 мм, но шаг первой балки должен быть короче на 28 мм, в следующем уроке поймете, почему. Теперь делаем обвязку лаг с одной стороны необходимой вам длины. Копируем балку и поворачиваем ее под угром 90 градусов. И ставим ее сбоку лаги:

Если же нам сделать надо сразу много балок, то удобнее умножать балки инструментом «тиражирование». Выбираем внутри него «смещение» и указываем там шаг будущих балок, а дальше просто хватаем балку и ведем с шифтом в нужную сторону, растягивая на нужное количество штук:

Делаем обвязку с другой стороны и у нас почти что готовый пол:

Теперь нужно добавить блокинги. Они нужны для того, чтобы лаги не крутило при высыхании + чтобы распределить нагрузку. Для этого берем обвязку лаг, копируем ее и отрезаем от нее «кусман» с помощью инструмента «разделить» ака-топорик:

Первый шаг блокинга от обвязки лаг делаем 1225 мм, так как OSB будет идти не от центра, а от края обвязки, остальные уже шаги будут 1250 мм.

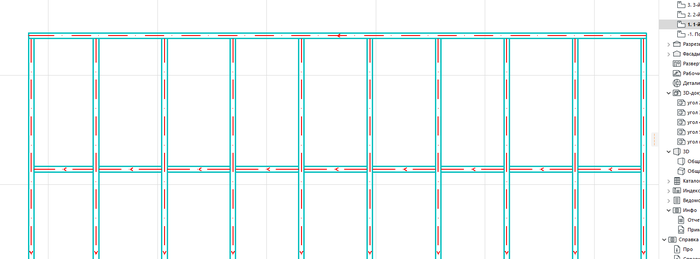

Используем тиражирование и вот у нас уже блокинги по всей длине:

Теперь делаем еще ряды через 1250 мм, под следующие места состыковки OSB 2500*1250:

Все заняло 5 минут! На видео с объяснениями 9

Найдены возможные дубликаты

Строительство и ремонт

4.4K постов 33.7K подписчиков

Правила сообщества

Правила оформления постов.

Посты видеоролики должны обязательно иметь описание о чём видео. Если видео длинное, то крайне желательно указать время, когда и о чём рассказываете.

В случае нарушения пост выносится из сообщества.

Запрещено регулярное хамское и неуважительное обращение к другим участникам сообщества в рамках общения в комментариях. В случае первого нарушения бан в сообществе на 2-3 недели. В случае повтора постоянный.

Только для профессиональных участников рынка строительных услуг. (публикующихся регулярно)

Пост должен быть основан на личном опыте.

Должен быть информационно-познавательным (разъясняет/ объясняет что-то связанное с материалом/работой/организацией/и.т.д.) или пищей для ума (Взгляд на проблему, с другой стороны)

Запрещается публикация видео длиной более 5 минут без текстового таймлайна. ( надо указать где и о чём вы рассказываете в видео)

Не злоупотребляйте тэгами. Количество своих тэгов не более 4х шт. Тэги проставляемые системой не учитываются. (Длиннопост, видео, и.т.д.)

Как эти блокинги крепить? Если они на чертеже в стык идут

сбоку уж очень неудобно, но я бил, ибо извращенец)

да, нейлером халява, в доме я делал им, а вот в мастерской уже руками, было невесело

Правильная стена каркасного дома по канадской технологии от А до Я. Полная инструкция по СП 31-105

Правильная стена каркасного дома по канадской технологии от А до Я. Полная инструкция по СП 31-105

Несомненно, стена каркасного дома — ключевая его часть, можно сказать, культовая, это символ каркаса и его самая уникальная часть, которая делает его теплым и крепким. Сколько споров ходит по правильной технологии возведения каркасных стен, страшно и подумать. А дело в том, что в этих стенах есть очень много элементов: ригели, укосины, хидеры, плитная обшивка, есть две верхних и одна нижняя обвязка и это далеко не всё!

И сегодня я предлагаю вам разобраться в этом хитросплетении на самом деле простых элементов, которые всех очень сильно путают, и не только самозастройщиков, но и опытных строителей, которые поленились заглянуть в свод правил и кодов по каркасным домам (канадских или финских, а может, русских — неважно)

Сегодня мы поставим все точки над i и определимся, как правильно делать стены каркасного дома, из каких элементов они состоят и как их сколачивать.

Перво-наперво стоит уяснить, что основная суть каркаса в том, что все его элементы между собой связаны и дают друг другу дополнительную мощь. Так что все элементы служат для многих целей. Я буду называть самые главные их функции, но далеко не все, чтобы не сидеть тут неделю.

Перед вами каркасная стена.

Обычно она состоит из досок сечением 150*40мм, дачные варианты бывают из доска 100*40 мм, а бываю редкие варианты из 200*40мм. Она состоит из 5-10 элементов в зависимости от разных элементов:

Низ стены или нижняя обвязка.

Итак, первый элемент стены это нижняя обвязка. Нижняя обвязка — это доска обычно 150 мм ширины (в дачных домах 100 мм) и 40мм (реже 50мм) толщины то есть доска 150 на 40. Она лежит плашмя, то есть горизонтально широкой частью.

Теперь идем снизу наверх и подходим к главному элементу каркасной стены — стойке! Стойка играет самую важную роль в стене, она берет на себя основную нагрузку и именно от правильной работы со стойками будет зависеть эффект крепости как стены, так и всего дома.

Стойка — это еще одна доска, такого же сечения что и нижняя обвязка, т.к. стандартно 150 на 40или 50 мм. Как видите из картинки, стойка приколачивается сразу на нижнюю обвязку и стоит на ней.

Стойки идут с определенной периодичностью, мы не можем ставить их раз в метр, этого слишком мало, но принято называть эту периодичность — шаг стоек. Шаг стоек это расстояние от центра одной стойки до центра другой, а не размер расстояния между ними, это удобнее, т.к. элементы обшивки часто сходятся именно посередине стоек и важно знать расстояния между ними.

Классический канадский шаг лаг — около 40 см, но в России принят шаг около 60 см, вообще в нормативных документах шаг 600 мм, но большая часть утеплителя у нас 600 мм, а это значит шаг должен быть 625-630 мм. чтобы вычитая толщину стойки между ними было 585-590 мм (утеплитель 600 чуток поджимается, чтобы не падать), да и при обшивке дома материалом ОСП-3 длиной 2,5 метра это очень удобно, он как раз закрывает 4 стойки ровно и следующая плита без подрезки ставится рядом.

Если в стенах используется эковата, шаг можно делать 600 мм, меньше не стоит, так как будет слишком много мостиков холода, а прочности достаточно и так.

У нас есть низ стены и ее середина. Теперь нам нужна верхняя часть! За это отвечают 2 одинаковых элемента — оба называются верхняя обвязка. Только одна первая верхняя обвязка, а во вторая — вторая верхняя обвязка, как видите, фантазии тут не нужно, только логика.

Соответственно обе эти обвязки располагаются как нижняя обвязка, только сверху на стойках. Разница между ними лишь в том, что если первая верхняя обвязка стыкуется над любыми стойками, то вторая должна состыковываться как минимум на одну стойку от стыка первой, чтобы перераспределить нагрузку от балок пола 2 этажа или чердака.

Сейчас сразу важно рассказать вот что. В целом есть две основные технологии сборки каркасной стены. Самая популярная технология это конечно платформа. По платформе стены собирают уже на готовом полу и собирают их лёжа, а потом поднимают своими руками или с помощью так называемой удочки. Из плюсов: что очень удобно сколачивать стены и это быстро делается, это показывал своём фильме Ларри Хон. Вторая система называется балун, когда стойки ставят постоечно. Она удобнее для таких как я, когда строишь один и поднимать стену тяжеловато. Ты просто берешь и ставишь каждую доску отдельно, прибивая ее к нижней обвязке.

Кстати, нижняя обвязка монтируется в разных технологиях совершенного по-разному. В платформе она просто как часть стены находится лежа и потом на нее стена ставится. В Балуне она приколачивается сначала на свое законное место, а только потом не нее ставятся постоечно стойки.

Ну всё, стена готова? Нет, есть еще доп. части, о которых мы не поговорили. Что бывает в стенах? Правильно — проемы для дверей и окон и поскольку они шире, чем стандартный шаг 600 мм для стоек, то их надо специальным образом укреплять, чтобы нагрузка от крыши, снега и людей этажом выше не привело к лопанию стеклопакета и повреждению вас любимых.

Итак, для проема нам понадобятся сдвоенные стойки.

Итак, если окно стандартного размера 1,4 метра, то поскольку мы теряем на его месте 2 стойки стандартного шага, их мы добавляем по углам уже имеющихся и получаются сдвоенные стойки. Если окно например 3 метра, то у нас там 5 стоек, добавляем по 3 с каждой стороны, округляя в большую сторону.

Далее, мы укрепили стойки, но нам нужно еще до них нагрузку на нести, чтобы она не действовала на окна. Для этого и нужен хидер!

Хидер — это 1-2 доски, поставленные на ребро, которые сколачиваются в один так называемый пакет, становясь единым целым, как брус. В зависимости от длины окна они бывают разных сечений в толщину и высоту. Стандартный ригель из 2 досок 200*50 — 200*100.

Но на окно в 3 метра в гостиной мне пришлось поставить ригель 300*125 (4 склеенных доски 150*50 — 2 в высоту и 2 в ширину + 2 слоя фанеры 12 мм). Для таких целей легче всего купить уже готовы балки на специальных МЗП (металлические зубчатые пластины)

Далее, полученный пакет балок мы ставим на эти самые добавочные стойки, делая их по высоты такими, чтобы это было верхней отметкой нашего окна. Ну всё, теперь наше окно в безопасности!

Но нужно еще куда-то его поставить, ведь так? Для этого нам нужна еще одна доска плашмя — выглядит как нижняя обвязки, только в проеме окна, назовем ее доска подоконная. Но в воздухе она висеть не может, поэтому под нее мы ставим короткие стойки с таким же шагом, как наши основные, обычно начинают отсчет шага с крайней стойки окна. Но под самый угол окна добавляют еще одну короткую стойку с каждой стороны. чтобы оно стояло крепко. Итак, вот получившийся проём!

В случае, если ваше окно не очень высокое, над хидером ставятся короткие стойки с тем же шагом, что и под окном, выглядит это вот так:

Ну и теперь завершающие штрихи.

Поскольку стена состоит просто из стоек и обвязок с проемами, то она имеет свойство расползаться по диагонали, так как ее в эту сторону ничего не сдерживает и стена подвижна. Чтобы такого не случилось, придумали УКОСИНЫ или УКОСЫ. Это доска, обычно 25 мм (реже 40мм) толщины и 100мм ширины, которая врезается под углом 45-60 градусов в нашу стену и сдерживает стены от расползания. Что важно, укосина врезается в нижнюю обвязку, в стойки, и в первую верхнюю обвязку и никак иначе. Неврезанная укосина в обвязки — частая ошибка, которая делает укосину практически бесполезной. Обычно на 6 метровую стену достаточно 2 укосины в разные стороны.

Заметьте, укосина идёт СНАРУЖИ дома. Не внутри.

Укосину в стенах можно заменить на плитную обшивку ОСП-3 или фанерой или доской 25 мм толщиной под углом 45 градусов, как делал я. Такие обшивка в 5-10 раз крепче укосин и с очень большим перезапасом делают дом крепкими.

Вот и все с канадским методом сборки стен! В следующим статьях рассмотрим финский вариант построения каркасных стен, он куда современнее и оригинальнее, но канадский метод — проверенная классика.
