Инструкция по монтажу мягкой кровли Docke PIE

kupit 52

stopmoss


docke montazh sistemi

Основные этапы

Инструмент, необходимый для монтажа гибкой черепицы Деке

strahovochnoe snaryjenie stroitelnij fen nozhnici po metallu krovelnij nozh shpatel
Страховочное снаряжение Строительный фен Ножницы по металлу Кровельный нож Шпатель
shkurka ruletka krovlya molotok molotok
Шнурка Рулетка Кровельный молоток Молоток

Кровельный крепеж

При монтаже мягкой кровли Деке используются специальные оцинкованные гвозди со спиральными или кольцевыми насечками на стержне (ершеные). Они должны вбиваться строго перпендикулярно плоскости ската (без зазора между шляпкой и прикрепляемым материалом).

Тип 1 Ковры (подкладочные, ендовые), гонты гибкой черепицы, коньково-карнизная черепица, карнизные и торцевые планки Оцинкованные спиральные, ершеные С потайной головкой
Саморезы оцинкованные, анодированные или гальванизированные по дереву

krepezh

Монтаж подкровельных пленок (мембран)

Основные требования к укладке пленочных и мембранных материалов

Укладка пароизоляционной пленки

paroizolyacionnaya plenka 1 paroizolyacionnaya plenka 2
Монтаж гидро- пароизоляции осуществляется параллельно линии карниза, рефлекторным слоем внутрь кровельного пирога. Обязателен нахлест 15 см. Места нахлестов проклеиваются двусторонней клейкой лентой, а при необходимости (для максимальной герметичности) укрепляются специальной ремонтной лентой.
paroizolyacionnaya plenka 3 paroizolyacionnaya plenka 4
В местах примыканий к стене, дымоходу и т.д. пленка закладывается внутрь на 5-10 см и приклеивается к препятствию бутиловым клеем. Специалисты компании Строймет рекомендуют дополнительно прижимать пленку на таких участках специальной прижимной планкой. Участки примыканий и отверстия следует заклеивать ремонтной лентой.

Укладка супердиффузионных мембран

Особенности контрбруса:

Обустройство кровельной обшивки

Основные правила:

Требования к обрешетке:

Требования к плитам OSB:

ukladka osb

Монтаж подкладочных ковров D-BASIS

Подкладочные ковры обеспечивают оптимальную гидроизоляцию кровельной конструкции и позволяют существенно увеличить срок ее эксплуатации. Специалисты «Строймет» отмечают высокие гидроизоляционные качества всех типов ковров Docke. Отличаются они только по материалу изготовления и порядку использования. Ковры D-Basis Standard (Plus) давно зарекомендовали себя с самой лучшей стороны. D-Basis Comfort (Glass) относится к продукции нового поколения.

Основные правила монтажа:

montazh kovrov 1

montazh kovrov 2

Использование подкладочных ковров D-Basis Comfort и D-Basis Comfort Glass в качестве временной кровли

В качестве временной кровли подкладочные ковры D-BASIS COMFORT и D-BASIS COMFORT GLASS допустимо использовать не более 6 месяцев при следующих условиях:

vremennaya krovlya

Установка карнизных и торцевых металлических планок

Для укрепления карнизных и фронтонных свесов и защиты лобовой доски от атмосферных осадков необходимо смонтировать карнизные и торцевые планки.

Перед монтажом не забудьте снять защитные плёнки с металлических планок, если они имеются, т.к. после монтажа сделать это будет значительно сложнее.

Карнизные и торцевые планки необходимо устанавливать после монтажа кронштейнов под водосточную систему непосредственно на подкладочный ковёр с нахлёстом друг на друга не менее 50 мм.

kreplenie planok

Крепить планки необходимо гвоздями тип 1 (таблица №1) в шахматном порядке в 2 ряда с шагом 120 – 150 мм в каждом ряду.

Монтаж ендового ковра

Ковер монтируется в зоне ендовы поверх подкладочного материала. На внутреннюю сторону заранее наносится битумная мастика. Периметр ковра фиксируется кровельными гвоздями с шагом 10 см (расстояние от края – 2-3 см).

ukladka endovogo kovra

Монтаж карнизной черепицы

В качестве карнизной черепицы необходимо использовать коньково-карнизную черепицу Docke PIE.

Основные требования по укладке коньково-карнизной черепицы Docke PIE на карнизы:

Перед укладкой гонта коньково-карнизной черепицы Docke PIE на крышу снимите плёнку №1. Плёнку №2 снимать не требуется.

plenki

При укладке коньково-карнизной черепицы Docke PIE на карниз используется целый гонт.

Черепицу монтировать встык, поверх карнизной планки на 10 мм выше ее перегиба.

montaj karniznoy cherepici

Крепёж коньково-карнизной черепицы Docke PIE – тип 1 (таблица №1). Отступ гвоздя от верхнего края черепицы составляет 25 мм. Нижний ряд гвоздей, места стыков и перфорация должны закрываться лепестками первого ряда гонтов рядовой черепицы.

Для гарантированного попадания нижнего ряда гвоздей карнизной черепицы под лепестки первого ряда рядовой черепицы необходимо сначала зафиксировать карнизную черепицу верхним рядом гвоздей, затем зафиксировать первый ряд рядовой черепицы и только потом зафиксировать карнизную черепицу нижним рядом гвоздей, отогнув лепестки рядовой черепицы.

Схема крепления коньково-карнизной черепицы на карнизе:

shema krepleniya

Монтаж мягкой кровли Деке

Схемы расположения крепежа

gont 4

Гонты фиксируются пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы.

gont 5

Гонты фиксируются шестью гвоздями посередине нижней границы отрезка нижней клеевой полосы.

gont 1
gont 2
gont 3

Гонты фиксируются четырьмя гвоздями по центральной линии нижней границы отрезка нижней клеевой полосы.

gont 4 1

Черепица прибивается так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.

gont 5 1

Черепица прибивается шестью гвоздями посередине нижней границы отрезка нижней клеевой полосы.

gont 1 1
gont 2 1
gont 3 1

Черепица прибивается так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.

shema krepleniya endova

keln

cyurih

genuya

nica

kolchuga

При наличии влаги в упаковке с черепицей гонты перед укладкой следует просушить в течение 5-10 минут, разложив их на свежем воздухе. Высокая влажность материала – следствие особенностей технологии изготовления мягкой кровли. Это особенно актуально для черепицы, изготовленной всего за несколько недель до начала монтажных работ. Уровень влажность не оказывает влияния на эксплуатационные качества кровельного покрытия.

Обустройство и герметизация примыканий

Кровельные примыкания – линии соединения поверхности ската и выступающих элементов (стен, дымоходов и т.д.).

montazh germitizaciya

Укладка коньковой черепицы Docke

Этапы монтажа:

montazh konkov

Укладка карнизной черепицы

Этапы монтажа:

montazh korniznoj cherepici

Установка дополнительных элементов

Конструкция кровельного пирога

Кровельный пирог имеет многослойную структуру и представляет собой совокупность основных и вспомогательных элементов кровельного покрытия.

krovelnij pirog

Структура «кровельного пирога» зависит от типа чердака (холодный или утепленный).

krovelnij pirog sostav

Таблица содержит номера элементов кровельного пирога, применяемых при обустройстве чердачных помещений:

membrana 1 membrana 2
Мембраны крепятся к элементам стропильной системы поверх теплоизоляционного материала и фиксируются контрбрусом. При этом необходимо обеспечить вентиляционные каналы. На линиях коньков и хребтов необходимо обеспечить нахлест (как минимум 20 см).
membrana 3 membrana 4
При уклоне ската более 22°, необходимо обеспечить нахлест не менее 15 см (линия нахлеста отмечается на полотне). При уклоне ската менее 22°, нахлест должен быть не менее 20 см. Линии нахлеста, технологические отверстия и повреждения, случайно возникшие в процессе монтажа, необходимо укрепить клеящей лентой. Участки примыканий следует укрепить герметиком или бутиловой лентой.
membrana 5
1 2 3 4 5 6 7 8 9
Чердак
Мансарда

Обратите особое внимание

Монтаж мягкой кровли Деке необходимо производить согласно фирменной инструкции, регламентирующей правила укладки гибкой черепицы. Для достижения максимальной естественности рисунка черепицы специалисты «СТРОЙМЕТ» советуют чередовать кровельные листы из различных упаковок (даже если они из разных товарных партий). Повышенная влажность и наличие осыпавшегося гранулята в упаковке не противоречит применяемой технологии производства и не влияет на эксплуатационные качества кровли.

1. Предварительная стадия

До начала монтажа мягкой кровли Docke необходимо подробно ознакомиться с инструкциями фирм-изготовителей кровельных аксессуаров, а также с условиями гарантии.

2. Особенности монтажных работ

Укладка гибкой черепицы и подкладочного ковра должна осуществляться на сухую поверхность при температуре воздуха выше 0°С. Гонты мягкой кровли принимают форму основы, на которую они укладываются. Поэтому качество монтажа напрямую зависит от качества подготовки основания. До начала монтажных работ черепица как минимум в течение суток должна выдерживаться при температуре выше 10°С. Если температура воздуха во время монтажа ниже данного показателя, специалисты компании СТРОЙМЕТ рекомендуют использовать строительный фен для нагревания клеевых полос (это обеспечит качественную фиксацию гонтов). Предварительная фиксация черепицы достигается за счет механического усилия. Для улучшения сцепления и герметичности используется битумная мастика Docke. Если во время проведения монтажных работ возникает реальная угроза атмосферных осадков, незащищенная поверхность кровли должна быть временно законсервирована. По окончании монтажа следует проверить качество фиксации гонтов.

3. Техника безопасности

Монтаж кровельного покрытия относится к категории сложных высотных работ и связан с повышенным риском. Необходимо строго соблюдать действующие требования техники безопасности и использовать страховочное снаряжение, полностью исключив возможность падения работников, инструментов и строительных материалов с высоты.

Правила хранения

Источник

Монтаж гибкой черепицы от А до Я || Инструменты для монтажа и требования к основанию.

Зачем кровельщику гильотина? Какие инструменты и крепеж должны быть в арсенале настоящего профи? Подробно разберем требования к сплошному основанию для монтажа гибкой черепицы.

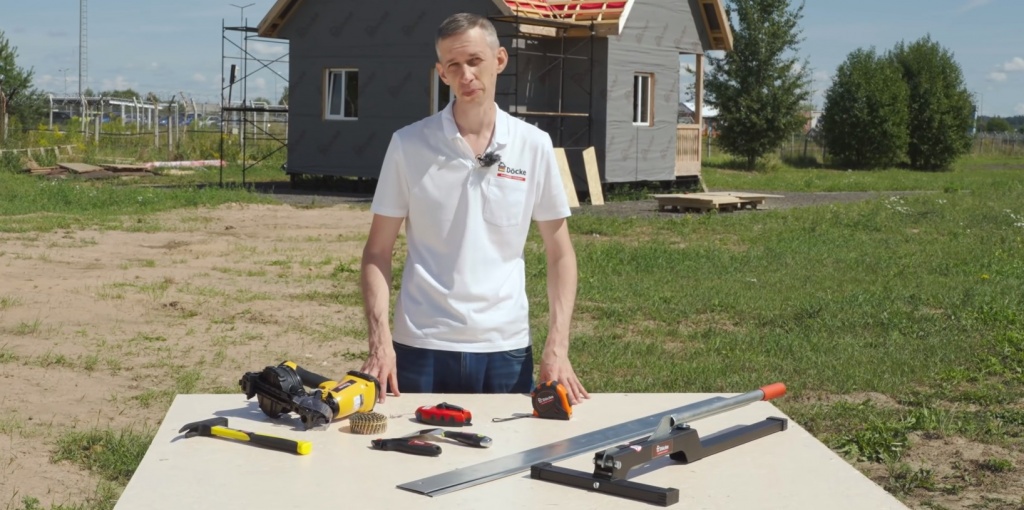

Инструменты для монтажа

instrumenty dlya montazha1

Пневмопистолет

Конечно, самый главный инструмент кровельщика – это молоток. На смену которому в наше время пришел гвоздезабивной пневмопистолет. Устройство, которое в разы повышает скорость набивки.

pnevmopistolet2

Кровельный нож

krovelnyy nozh3

Для того, чтобы безопасно и удобно резать материал кровельным ножом, мы будем использовать еще один инструмент из арсенала профессионального кровельщика: направляющую планку, которая помогает резать материал непосредственно на кровле, без риска повредить нижние слои.

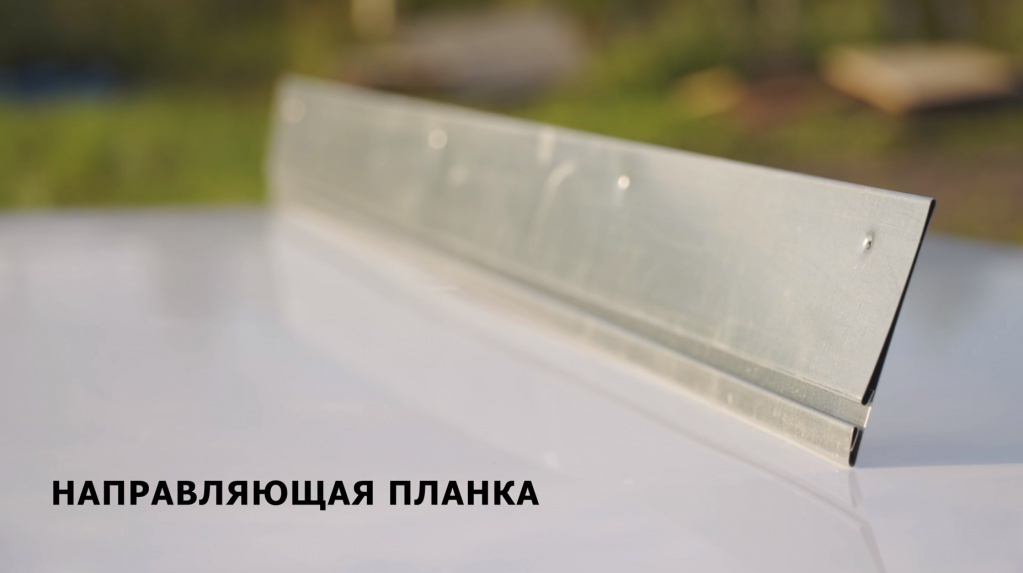

Такой материал в магазине не купишь. Делается он самостоятельно, на ручном гибочном станке, из металлической полосы. Длина – чуть больше метра.

napravlyayushchaya planka7

Как работает направляющая планка?

Подкладываем направляющую планку под гонт черепицы, задаем направление и отрезаем. Получается очень ровный рез, без риска повредить нижний гонт, а также подкладочный ковер. Планка отлично подходит для работы в узлах ендовы, фронтона и зонах примыкания к трубе и стенам.

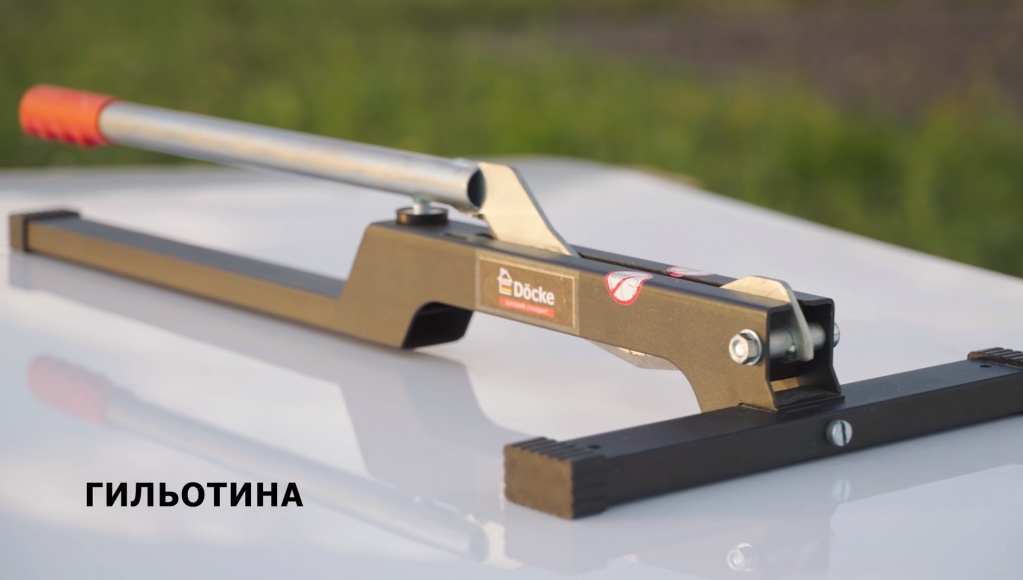

Однако, не все так гладко с кровельным ножом, когда речь идет о двухслойной ламинированной черепице. Резать ее довольно сложно из-за большого сопротивления склеенных слоев. Для этого мы будем использовать более комфортный для работы инструмент: кровельную гильотину.

gilotina8

С инструментами разобрались.

Требованиях к сплошному основанию.

Ну что ж, теперь несколько слов о требованиях к сплошному основанию под укладку гибкой черепицы. Очень важный и ответственный вопрос.

Гибкая черепица – эластичный материал, который повторяет все неровности и дефекты основы. Чем тщательнее подготовлена основа, тем ровнее ляжет черепица.

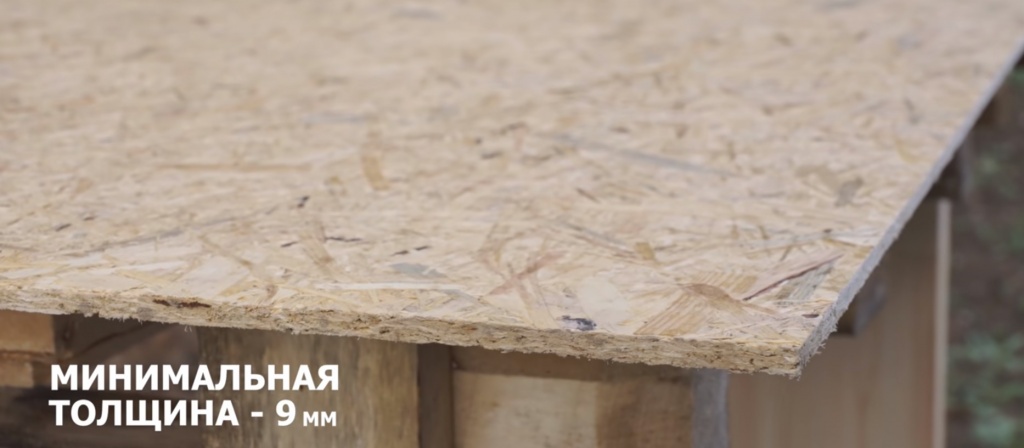

В качестве сплошного основания под укладку черепицы можно использовать влагостойкую ориентированно-стружечную плиту ОСП-3 или влагостойкую фанеру ФСФ. Как вариант, допускается использовать сухую обрезную доску. В нашем случае мы использовали ОСП-3, которая обладает необходимой влагостойкостью и прочностью.

osp9

Толщина нашей плиты – 9 мм, минимально допустимая. Разумеется, чем толще ОСП вы будете использовать – тем лучше.

Плиты крепятся на силовую обрешетку из досок.

Но не целиком. Сначала их нужно разрезать на 5 частей. Это очень важно.

Для чего это делается?

Дело в том, что при изменении влажности и температуры окружающего воздуха изделия из древесины могут расширяться и сужаться. Целиковая плита метр двадцать пять на два с половиной может менять свои размеры в пределах 5 мм. Но если мы режем плиту на 5 частей, то каждая часть будет гулять всего на 1 мм. Так мы избежим возможных волн на кровле

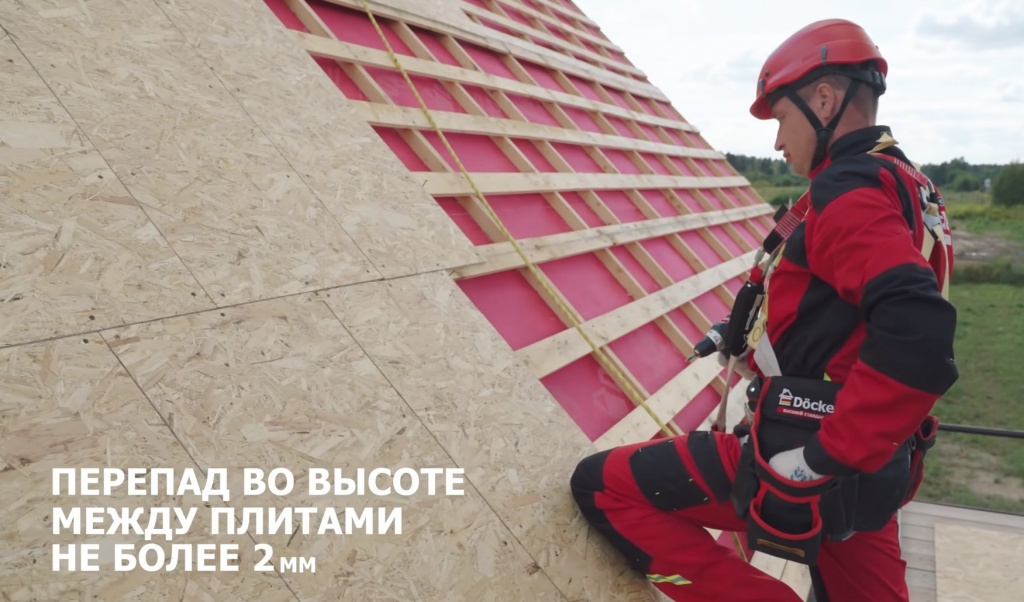

Разрезанные части мы крепим на силовую обрешетку вертикально, обязательно в разбежку, то есть со смещением на половину ширины по отношению к предыдущему ряду. С зазором 3-5 мм для компенсации линейного расширения. Для удобства выставления зазора можно подкладывать гвозди или саморезы соответствующей ширины.

plity osp10

При этом горизонтальный стык плит должен обязательно приходиться на доску обрешётки. Старайтесь крепить плиты в одной плоскости. Перепад по высоте между ними не должен превышать 2 мм.

В следующей серии мы подробно поговорим об укладке подкладочных ковров.

Источник

Монтаж мягкой кровли: пошаговая инструкция

kofe 1

Знание технологии устройства мягкой кровли будет полезным даже для тех, кто не собирается осуществлять монтаж самостоятельно. Понимание основных технологических процессов, последовательности и ключевых моментов поможет проконтролировать качество выполнения кровельных работ подрядчиком.

Специфика мягкой кровли DÖCKE PIE

Битумная черепица Деке PIE поставляется в нарезанных на небольшие плитки гонтах, покрытых с двух сторон полимерным или окисленным битумом. С лицевой стороны на плитку нанесено несколько клейких полос, упрощающих фиксацию гонтов. Наклеенные последовательно элементы дополнительно фиксируются специальными кровельными гвоздями.

bitum

Воздействие солнца приводит к нагреву битумного покрытия, его размягчению и спеканию уложенных гонтов между собой. Таким образом, кровельное покрытие становится монолитным, обеспечивая высокую влагонепроницаемость. Базальтовая посыпка, нанесенная поверх битума, обеспечивает дополнительную защиту от разрушительного климатического и физического воздействия.

Особенности монтажа гибкой черепицы

Гибкая черепица Döcke PIE подходит для устройства кровельного покрытия крыш любой конфигурации: односкатных, двухскатных и сводчатых, конусо- и куполообразных. Минимальный уклон кровли из мягкой черепицы составляет 12°. К установке кровельного покрытия приступают только после окончания монтажа стропильной системы, кронштейнов для водостоков, технологических отверстий под инженерные коммуникации и пр.

Важно! Обустройство конструктивных элементов кровли выполняется в строгом соответствии с действующими строительными нормами и техническими расчетами.

При температуре ниже +10°C гонты становятся жестче и для возврата им пластичности, необходимой для монтажа, нужно соблюдать следующие рекомендации:

Во время атмосферных осадков проведение кровельных работ запрещено, а участки с уже установленным покрытием должны быть укрыты для предотвращения попадания влаги внутрь кровельного пирога.

Требования к хранению материалов

Нарушение правил хранения может не только ухудшить эксплуатационные качества материалов, но и сделать его непригодным к дальнейшему использованию.

Материалы должны храниться:

На заметку! Немотивированное вскрытие заводской упаковки приводит к снижению качественных характеристик материала.

Техника безопасности

Как и любая работа на высоте, монтаж кровли предполагает меры по защите человека от падения.

Инструменты и оборудование для устройства мягкой кровли

Комплект инструментов, требуемых для укладки мягкой кровли, найдется в каждой домашней мастерской:

molotok shpat nozh 1 nozhnicy
Молоток кровельщика Шпатель Нож для разрезания гонтов Ножницы по металлу
pistolet fen shnur ruletka
Пистолет для герметика Строительный фен Шнурка строительная для разметки Рулетка

Кровельные гвозди и саморезы

Тип крепежа Область применения Вид крепежа Длина Особенности
Тип 1 Подкладочные ковры, рядовая гибкая черепица, коньково-карнизная черепица, ендовый ковер, карнизные и торцевые планки Оцинкованные ершёные гвозди Не менее 30 мм Диаметр шляпки от 8 мм
Оцинкованные винтовые гвозди
Тип 2 Сплошное основание – плиты ОПС-3 или фанера ФСФ Оцинкованные ершёные гвозди Не менее 50 мм С потайной головкой
Оцинкованные винтовые гвозди
Саморезы оцинкованные, анодированные или гальванизированные по дереву

Кроме инструментов понадобятся:

Для обеспечения безопасности также потребуется страховочное снаряжение.

Обустройство основания под кровлю

В отличие от жестких типов кровли, гибкая черепица требует обустройства сплошного основания. Для этого используются:

Отличия в устройстве теплой и холодной кровли

Технологии и схемы укладки кровельного пирога для совмещённого и холодного чердака отличаются не только наличием или отсутствием слоя утеплителя, но и более сложной моделью стропильной системы.

Конструкция, устанавливаемая над холодным чердаком, проста в реализации.

6.1

Важно! Полный отказ от утепления чердачного помещения приведет к нарушению теплового режима, образованию наледи и сокращению срока службы кровли. Для нормализации температурного режима следует утеплять перекрытие между отапливаемым помещением и «холодным» чердаком.

Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

6.2

Особенности работы с крупнощитовыми (листовыми) материалами

Нюансы монтажа основания около кирпичного дымохода

При ширине кирпичной трубы свыше 50 см за ней возводится небольшое возвышение, так называемый разжелобок. Он предназначен для улучшения отвода дождевых потоков путем их разделения. Таким образом, предотвращается затекание воды в подкровельное пространство.

022

Если угол примыкания трубы к крыше не превышает 120°, спереди и по бокам дымохода дополнительно монтируется небольшой наклонный бортик.

Принцип устройства вентиляции

Битумное покрытие характеризуется прекрасными водоотталкивающими свойствами, но при этом совсем не пропускают воздух. Это значит, что насыщенная парами воздушная масса не будет выходить из подкровельного пространства и образованный из-за разницы температур конденсат начнет оседать на стропильной системе крыши. Влага приведет к снижению несущей способности деревянной конструкции из-за поражения грибком.

Чтобы утепленная кровля прослужила как можно дольше, важно обустроить систему вентиляции, обязательными элементами которой являются:

Возможность установки коньковых аэраторов следует предусмотреть еще на этапе обустройства сплошного настила. Для этого противоположные скаты крыши в районе конькового узла не стыкуются вплотную. Между ними нужно оставить свободное расстояние в 5 см, т.е. по 2,5 см с каждой стороны. Если этого не сделать, то нужное отверстие придется выпиливать.

Монтаж подкладочного ковра

Обеспечить дополнительную гидроизоляцию кровли призваны специальные подкладочные ковры. Помимо защиты от влаги армированное битум-полимерное полотно способно скрыть незначительные дефекты деревянного настила.

Специфика укладки подкладочного ковра Дёке

Некоторые кровельщики при уклоне крыши свыше 18° позиционируют возможность частичной гидроизоляции, когда подкладочным материалом застилается периметр и ендовы кровли, а также места выхода дымоходов и вентиляционных труб. На самом деле такой подход не обеспечивает должной защиты от влаги. Косые дожди и наледь провоцируют протечки на незащищенных участках, а значит, уже после первого сезона кровле может потребоваться ремонт.

Стандарты компании Döcke настоятельно рекомендуют застилать подкладочным ковром всю площадь крыши, без привязки к углу ее наклона.

Правила укладки подкладочного ковра

Монтаж подкладочного ковра выполняется постепенно по направлению снизу вверх, от края карнизного свеса до конька.

007

Как понять, на какую ширину нужно класть самоклеящийся ковер? Для расчета используется следующая формула:

Ширина самоклеящегося участка = величина карнизного вылета + ширина стены + 50 см.

Использование мастики в комплексе с самоклеящимися коврами и моделями STANDARD PLUS и COMFORT EL с клеевой полосой не требуется. Исключение – когда клеевой слой срезается при подгонке под конфигурацию кровли.

006

Обрамление карнизными и торцевыми металлическими планками

По периметру кровли по бортику фронтонов и свесов устанавливаются металлические Г-образные планки, в функции которых входит:

На заметку! Перед монтажом с металлических уголков следует снять защитную пленку. Позднее сделать это будет сложно, а под воздействием солнца пленка растрескается и испортит внешний вид изделий.

008

Монтаж ендового покрытия

Именно зона внутренних переломов крыш (ендов) подвергается самой большой нагрузке во время дождя и таяния снега. Для гидроизоляции этих участков используется ендовый ковер Döcke PIE.

Правила укладки ендового полотна:

009

Устройство свесов мягкой кровли

Прямоугольная коньково-карнизная черепица предназначена для гидроизоляции карнизов, коньков и хребтов. На рисунке показана обратная сторона коньково-карнизной черепицы Дёке. Ее поверхность разбита на несколько вертикальных и горизонтальных секций. Вертикальные сегменты делятся так называемыми линиями перегиба, а две горизонтальные секции являются клеевыми. Перед размещением на карнизе с нее снимается только защитная пленка №1.

010 1

Описание работы с карнизной черепицей:

1. Монтаж начинается с края фронтального уголка с отступом от бортика карниза в 1 см, таким образом, гонты укладываются поверх металла, закрывая крепежные элементы.

011

2. Карнизные пластины клеятся встык и дополнительно закрепляются кровельными гвоздями длиной до 3 см на расстоянии 2,5 см от верхней кромки.
3. По низу гвозди вбиваются так, чтобы быть перекрытыми «лепестками» обычных рядовых гонтов, которые будут стелиться в следующем ряду.

012

На заметку! Чтобы ошибочно не пробить покрытие в ненужном месте, нижнюю грань карнизной черепицы лучше набивать параллельно с укладкой следующего декоративного ряда. Закрепив фигурный гонт и отогнув его «лепесток», можно безошибочно определить положение нижнего крепежа карнизной черепицы.

Монтаж гибкой черепицы

Разметка

Перед тем как приступить к укладке основного черепичного полотна, скат крыши необходимо разметить мелованным шнурком. Разметка упростит монтаж и поможет выровнять монтажную линию, если геометрия крыши нарушена каким-либо элементом или изгибом.

Разметка наносится прямо на подкладочный ковер.

Укладка гибкой черепицы по скату

Так же, как и в работе с карнизной черепицей, с тыльной стороны гонтов декоративной рядовой черепицы пленку №2 снимать не требуется.

013

Монтаж осуществляется по следующей схеме:

1. Укладка производится снизу вверх.
2. Место начала монтажа предопределяет длина ската крыши, а также наличие/отсутствие ендовы:
a. При длине ската до 5 м укладку целесообразнее начинать с торца кровли.
b. Если длина ската свыше 5 м, лучше начинать монтаж с середины.
c. При наличии на скате ендовы укладывать черепицу начинают именно от нее.

Коллекция Döcke PIE САППОРО, в которой в стартовом ряду нижнюю часть выступающих за первую горизонталь «лепестков» необходимо подрезать до должного уровня.

016

3. В первом ряду «лепестки» гонтов обязательно промазываются битумной мастикой и приклеиваются таким образом к карнизному полотну, поверх которого укладываются.
4. Помимо клеевого типа фиксации каждый гонт дополнительно закрепляется кровельными гвоздями. Причем точки, в которых размещаются крепежи, легко определить по форме черепицы, местоположению и количеству клеевых полос нижнего ряда, нанесенных на тыльную сторону гонта, а также по углу наклона крыши:
a. Гвоздь должен вбиваться под нижней клеевой полосой ровно по ее середине.
b. При наклоне ската от 12 до 45° вполне достаточно фиксации в одну линию, набитую под нижней клеевой полосой.
c. При наклоне ската от 45 до 90° необходимо дополнительно фиксировать верхние углы гонта.

Исключение – линейки ЛЬЕЖ, КОЛЬЧУГА и КУПОЛ, для которых достаточно фиксации по клеевой полосе.

5. При подходе к краю ската гонт обрезается до нужной длины, при этом у черепицы наискосок срезается и верхний уголок, что обеспечивает отбой воды. Со стороны среза с тыльной стороны в обязательном порядке наносится полоса мастики шириной в 10 см.

Техники укладки мягкой черепицы

Гибкая битумная черепица может укладываться по одной из следующих схем:

Горизонтальная. В соответствии с данной техникой черепица укладывается последовательно (один ряд за другим), при этом производится горизонтальное смещение гонтов на половину «лепестка». Подходит для всех коллекций мягкой черепицы.

Вертикальная. Применяется только для коллекций: Купол, Шеффилд, Ницца, Карат, Сота, Льеж, Кольчуга, Цюрих, Женева, Крона и Кельн.

Пирамидальная. Подходит для линеек Кельн, Шеффилд, Сота, Карат, Ницца, Льеж, Кольчуга и Купол. Используется только если монтаж начинается с середины ската.

Нюансы цветовой палитры

От партии к партии от упаковки к упаковке может наблюдаться незначительная разница в оттенке. Поэтому для достижения наилучшего эстетического результата желательно использовать битумную черепицу с одной партии (как минимум для одного ската), а при укладке чередовать гонты из 3-6 упаковок сразу.

Исключение – коллекция Döcke PIE САППОРО. Для ее укладки чередование осуществляется не по цвету, а по форме.

Оформление ендовы

Ендова оформляется 2 способами:

Открытым. В этом случае черепичное покрытие обрезается по линиям, отмеченным вдоль ендовой оси. Покрытие разжелобка остается ровным, благодаря чему вода беспрепятственно стекает, не задерживаясь на поверхности.

Укладка начинается от ендовы с отступом в 5-7,5 см от ее оси, при этом для отбоя воды крайний гонт подрезается сверху наискосок и промазывается битумной мастикой на ширину в 10 см. Вследствие повышенной нагрузки на расстоянии 30 см от центра желоба черепица крепится исключительно посредством клеевого и битумного слоя, пробивка полотна гвоздями в этой зоне запрещена.

Закрытым, когда черепичные покрытия двух смежных скатов перекрывают друг друга. Данный способ монтажа возможен только для черепицы Döcke PIE серии PREMIUM. Ее толщина обеспечивает должный уровень защиты.

Эта схема оформления ендовы предполагает работу сразу с двумя скатами. Сначала черепица укладывается на кровлю с меньшим уклоном и, достигая ендовы, переходит по нему на плоскость более крутого ската, формируя перехлест не менее 30 см. Черепичный настил соседней более крутой кровли укладывается внахлест на уже уложенную черепицу, но на расстоянии 7 см до центра ендовы обрезается. При этом важно также обрезать уголок гонта, и зафиксировать край черепицы битумной мастикой. Ограничение на использование гвоздей аналогично предыдущему способу.

Устройство конька мягкой кровли и ребер скатов

Правила монтажа коньковой черепицы мягкой кровли:

Аэраторы как способ вентиляции

Для обеспечения вентиляции на мягкой кровле может применяться 2 типа аэраторов (воздуховодов):

Устройство коньковых аэраторов на мягкой кровле

Вентилируемый конек – наиболее эффективный способ отвода влажного воздуха из подкровельной конструкции. Коньковые аэраторы Döcke PIE универсальны. Они не требуют подрезки при монтаже на кровлю с углом наклона до 50°. При большем угле аэратор подрезается изнутри.

Монтаж точечных воздуховодов

Точечные аэраторы Döcke PIE ROOT устанавливаются параллельно с укладкой черепичных гонтов на скаты крыши. Технология их монтажа не предполагает особых сложностей:

Точечные аэраторы Döcke PIE NEXT, в отличие от предыдущей модели, устанавливаются на уже готовые кровли. Эта особенность позволяет улучшить вентиляционные качества кровли, если в процессе эксплуатации были выявлены явные недочеты.

Как рассчитать стоимость мягкой кровли

Чтобы понять, во сколько обойдется обустройство вашей кровли, придется произвести некоторые расчеты. Для этого потребуется просчитать общую площадь всех скатов, а также длины коньков, ребер, ендовых желобов, примыканий, карнизных и фронтонных свесов. Все замеры должны производиться по фактически установленной стропильной системе, при этом не стоит забывать о расходных и отделочных материалах.

Как правило, учесть все нюансы достаточно сложно. За образец сметы на устройство мягкой кровли можно взять онлайн-калькулятор. Однако учесть все конструктивные особенности крыши могут только профессионалы, поэтому для получения точного расчета, лучше обратиться в представительство компании Döcke.

Устройство мягкой кровли: видео

В завершение предлагаем посмотреть видео-инструкцию по обустройству мягкой кровли.

Источник

Читайте также:  много полок на стене
Поделиться с друзьями
admin
POLEZNO.PROVOCANTE-SHOES.RU - Полезный портал для дома и жизни
Adblock
detector
